Ersätter Bosch tändsystem märkta 0 212 122 ___ för:
Puch Maxi, främst avsedd för maskiner med bromsljus.
OBS: Lampor kan behöva bytas ut för att stämma överens med angivna watt-tal!(se nedan)
Tekniska data:

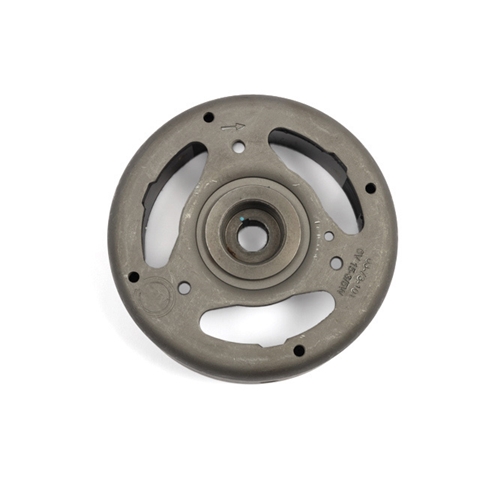

- Svänghjul, ytterdiameter: 116mm
- Statorplatta, ytterdiameter: Ø= ca.90mm
- Statorplatta, bultavstånd c-c: ca79.mm (4st fästhål)
- Tändspole/ljusspole, bultavstånd: c-c: ca.54mm
- Tändkabel: L=~400mm
- Ljus/bromsljusspole: 6V-15-5W
- Bakljusspole: 6V-3W
- För vevaxel med konicitet: K1:5 (20%) och ingångsdiameter ~12mm
- Rotationsriktning: Medurs (vänster sida)
- Avdragare svänghjul: Gänga M26x1,5 (se vårt art.nr: 590663)

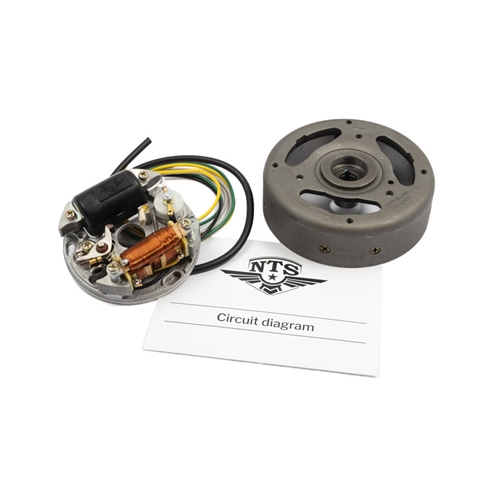

Kopplingsschema medföljer för korrekt inkopppling.
Rekommenderade glödlampor:
Framlyse: 6V-15/15W
Baklyse: 6V-3W
Bromslyse: 6V-5W
Kan ersätta följande Bosch generatorer:
(Märkningen på original generatorer sitter alltid på svänghjulet)
0212 122 024 för Puch/Tomos 6V 15-5/3W
0212 122 028 för Puch Maxi
0212 122 038 för Puch 6V 15/5/3
OBS!
Fetta in filten som smörjer svänghjulets kam för att minska förslitningen på brytarklacken!
Kontaktavståndet inställes till ca.0,35~0,45mm vid fullt öppna brytarspetsar.
Utföres med hjälp av ett bladmått (se art.nr. 130338)
Ersätter orgnr: 349.1.50.100.0 (0212 122 024)
