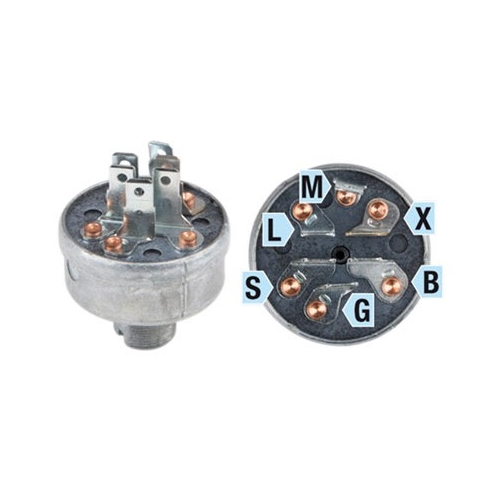

Tändningslås6-polig4 lägenGänga: 5/8" För magnettändning, med ljusfunktionPassar vissa Murray
Skog & Trädgård
(Originalnr: 5411H, 5411, 092377MA, 92377MA, 92377, 7701069MA)
Anslutningsschema tändningslås
Batteri
Anslutningarna ska generellt kopplas till de specifika komponeneterna som anges, på ett eller annat sätt (ex: B-anslutning kopplas på något sätt till batteriets plus-pol)Batteri- och magnettändningar använder två olika principer för tändning och detta är anledningen till att det behövs olika typer av lås.Batteritändning använder sig av en extern spänningskälla för att skapa en gnista vid tändstiftet (vanligtvis ett 12V batteri och en tändspole) Via anslutningen kontrollerar sedan tändningslåset spänningen till tändspolen. När låset är "på" skickas ström (motsvarande spänningen 12V) till spolen. När låset är "av" skickas ingen ström alls (det ligger då ingen spänning över systemet, 0 volt) och spolen kan då inte skapa någon gnista vid tändstiftet.Magnettändning behöver ingen extern spänningskälla. Här skapar motorns svänghjul spänningen. Det gör den genom ett antal magneter som sitter på svänghjulet som passerar spolens lindningar och på så sätt upkommer spänning. Detta ger ström som skickas vidare till tändstiftet och en gnista tänds. I detta fall fungerar tändningslåser som en jordningsmekanism för magnetsystemet via anslutningen.När låser är "på" är systemet ojordat och ström skickas till tändstiftet. När låset är "av" jordas systemet och ingen ström kan då nå tändstiftet.
